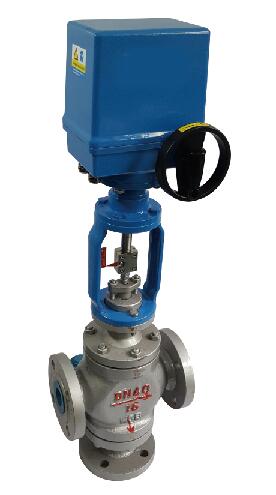

| HTVQ/X电动三通调节阀 |
 |
HTVQ、HTVX型电动三通分流/合流调节阀，由EAL系列智能电动执行器与三通调节阀体组成。电动执行机构内有智能控制器，无须另配伺服放大器，直接接受DCS或其它调节系统输出的4~20mA信号，对现场的温度、压力、流量信号进行自动控制。调节阀有合流和分流两种作用方式，在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用，常用地热交换器的两相调节及配比调节。
规格参数
|
公称通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径mm |
20 |
24 |
31 |
38 |
48 |
66 |
75 |
100 |
110 |
150 |
200 |
|
额定流量系数 KV |
8 |
10 |
16 |
25 |
40 |
60 |
80 |
135 |
210 |
300 |
535 |
|
公称压力MPa |
1.6\4.0\6.4 (常温) 4.0\6.4 (中温) 0.6\4.0\6.4 (低温) |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
|
流量特性 |
直线 |
|
可调比 |
30：1 |
|
法兰尺寸、形式 |
按JB/T 79.2-94 凹式 |
|
阀体材质 |
普通式（常温型）；散片式（中温型）长颈式（低温型） |
|
|
|
|
|
