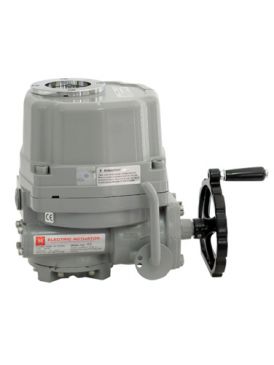

| HQ015-HQ300电动执行器 |
 |
1.外壳—由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末涂层，耐腐蚀性强。
2.电机—采用SPG鼠笼式电机，输出扭距大，并且内置热保护开关，进行温度控制，可防止损坏电机。
3.受动结构—不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。
4.位置指示器—指示器安装在中心轴上，可以观察阀门位置。并有指示灯（SLU）可供选择。
5. 干燥器—用来控制温度，防止执行器内部水分凝结，保持内部电器元件的干燥。
6.限位开关—由凸轮机构来控制，简单的调整机构能精确并方便地设定位置。
7.扭距开关（除HQ-008外）—可提供过载保护，防止损坏电机。（出厂前以设定好，请用户不要随便更改设置）。
8.自锁—有自锁功能，防止反转，转动部分稳定可靠。
9.安装—底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
10.接线端子—线路布置紧凑合理，接线端子直径为2.5mm，压力大，联接牢固。
11.蜗轮—采用凹轮设计，与蜗杆的接触面大，传输扭距大，平稳且耐磨，使用寿命长。
12.PCU板—结构紧凑合理，将PCU板内置于机壳内。
性能参数：
|
型号 |
最大输出扭矩 |
动作时间 |
最大轴径 |
电机F级 |
额定电流（A）60/50Hz |
手轮转数 |
重量 |
|
60/50Hz |
单相 |
三相 |
|
Kg－m |
90° |
mm |
W |
110V |
220V |
380V |
440V |
N |
Kg |
|
HQ－008 |
8 |
13/16 |
Ф20 |
15 |
1.10/0.95 |
0.55/0.54 |
N/A |
N/A |
10 |
7.4 |
|
HQ－015 |
15 |
21/25 |
Ф22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
11 |
16.6 |
|
HQ－020 |
20 |
21/25 |
Ф22 |
40 |
1.67/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
11 |
16.6 |
|
HQ－030 |
30 |
26/31 |
Ф35 |
40 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
13.5 |
22 |
|
HQ－050 |
50 |
26/31 |
Ф35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
13.5 |
23 |
|
HQ－060 |
60 |
26/31 |
Ф35 |
90 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
13.5 |
23 |
|
HQ－080 |
80 |
31/37 |
Ф45 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
16.5 |
29 |
|
HQ－120 |
120 |
31/37 |
Ф45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
16.5 |
29 |
|
HQ－200 |
200 |
93/112 |
Ф65 |
180 |
4.10/4.10 |
2.15/2.30 |
0.85/0.85 |
0.79/0.79 |
49.5 |
75 |
|
HQ－300 |
300 |
93/112 |
Ф65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
49.5 |
75 |
标准件技术参数
|
外壳 |
防水级别IP67，NEMA4 and 6 |
|
电机电源 |
110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10% |
|
控制电源 |
110/220V AC 1PH，50/60 Hz，±10% |
|
负载率（开关） |
S2 30% |
|
电机 |
鼠笼式异步电动机 |
|
限位开关 |
2 X 开/关，SPDT，250V AC 10A |
|
辅助限位开关 |
2 X 开/关，SPDT，250V AC 10A（HQ-008除外） |
|
扭矩开关 |
开/关，SPDT，250V AC 10A（HQ-008除外） |
|
行程 |
90o±10o（0o~110o） |
|
失速保护/操作温度 |
内置热保护，开150oC±5oC /关 97oC±15oC |
|
指示器 |
连续的位置指示 |
|
手动操作 |
机械离合机构 |
|
自锁装置 |
蜗轮，蜗杆机构提供自锁 |
|
机械限位 |
2个外部调整螺栓 |
|
干燥器 |
7-10W（110/220V AC）防冷凝 |
|
接线孔 |
2个PF 3/4” |
|
环境温度 |
-20oC—+70oC |
|
润滑 |
铝基润滑脂（EP型） |
|
材料 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
环境湿度 |
最大90% RH（非凝结） |
|
抗震性能 |
X Y Z 10g，0.2~34 Hz,30分钟 |
|
外涂层 |
干粉，环氧聚脂 |
可选件技术参数
|
EXA |
防爆外壳（EexdⅡ BT4） |
HQ系列 |
|
WTA |
防水外壳（IP68，10M，250HR） |
HQ系列 |
|
PIU |
电位计（1K-10K） |
除HQ-008 |
|
IMS |
反向电磁控制和传送集成电机启动器 |
除HQ-008 |
|
PCU |
比例控制单元（输入，输出4-20mADC） |
除HQ-008 |
|
ATS |
附加扭矩开关（SPDT X2 250V AC 10A） |
除HQ-008 |
|
LCU |
现场控制单元（远程控制/开/停/关选择开关） |
除HQ-008 |
|
CPT |
电流位置传感器（输出4-20mADC） |
除HQ-008 |
|
RBP |
可充电电池（断电应急控制） |
除HQ-015，020，030，050 |
|
EXT |
120o，180o，270o转角 |
除HQ-200，300 |
|
DCM |
直流电机（24VDC） |
除HQ-015，020，030 |
|
LPA |
卧式安装，带输出拐臂 |
除HQ-008 |
|
SLU |
信号指示单元（白-电源，绿-开，红-关，黄-扭矩过载） |
除HQ-008 | |
|
|
|
|
