一、概述
由多回转执行器与二级减速箱组成，输出轴的转动小于360°，就可完成被控对象的全
行程，根据减速箱的不同，角行程电动执行机构又可分为两种：
①直连式：通过法兰和输出轴与阀门实现机械连接。

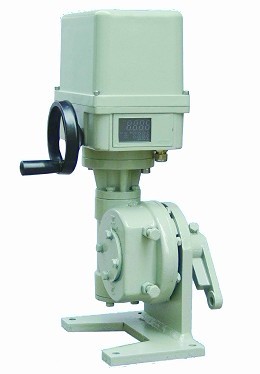

②底座曲柄式：安装在基座上，通过曲柄与被控对象实现机械连接。
二、规格型号
|
型 号 |
扭力N.m |
时间（S） |
配减速箱形号 |
减速比 |
电 源 |
电 机
功 率 |
|
EEPJ 50
EEPJ350 |
250 |
38 |
IW3 |
1：60 |
单相
220/110VAC
三相
220V/380V/440V
50/60Hz
|
40W |
|
370 |
50 |
|
500 |
75 |
|
EEPJ 100
EEPJ3100 |
500 |
38 |
60W |
|
750 |
50 |
|
1000 |
75 |
|
EEPJ 150
EEPJ3150 |
750 |
44 |
IW4 |
1：70 |
90W |
|
1200 |
66 |
|
1500 |
88 |
|
EEPJ3200 |
1200 |
44 |
IW5 |
1：70 |
三相
220V/380V/440V
50/60Hz
|
150W |
|
1500 |
66 |
|
2400 |
88 |
|
EEPJ3300 |
1500 |
44 |
200W |
|
2200 |
66 |
|
3000 |
88 |
三、外形尺寸
|
执行器
型 号 |
减速箱
型号 |
A |
B |
C |
D |
H |
H1 |
H2 |
G |
|
|
EEPJ 50
EEPJ 100
EEPJ 150
|
IW3 |
245 |
220 |
160 |
130 |
280 |
20 |
128 |
35 |
|
|
IW4 |
365 |
320 |
162 |
130 |
356 |
20 |
170 |
50 |
|
|
|
T |
Φ1 |
H3 |
Q |
N |
2Φ |
配球形铰链 |
|
IW3 |
14 |
14 |
100 |
70 |
538 |
Φ13 |
QJ-25 |
|
IW4 |
23 |
16 |
120 |
80 |
614 |
Φ14 |
QJ-160 |
|
