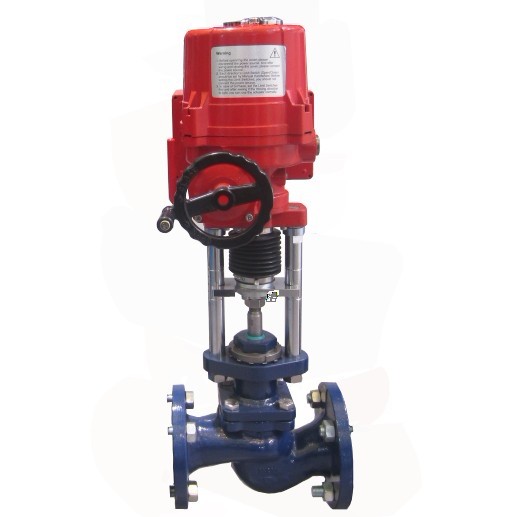

一、电动波纹管调节阀
EBV-486电动波纹管调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大,可调范围广，流量特性精度高。电动波纹管调节阀上阀盖采用波纹管密封结构，适用于极毒、易燃、易爆、易挥发和稀有贵重金属介质的调节，也可用在真空的场合。电动波纹管调节阀由HL列直行程电动执行机构和低流阻直通单座阀组成。电动波纹管调节阀电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。
1.可为用户提供ANSI、JPI、JPI等法兰标准的产品，其法兰距按用户需要确定。
2.工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
三、电动波纹管调节阀 主要技术性能指标
泄 漏 率： IV 级， 小于额定流量的10-4
回 差 ： 配HL04 执行机构为2.0%； 配HL08执行机构为 1.0%
基本误差： 配HL20执行机构为±2.5%； 配HL25执行机构为±1.0%
注：测试使用的填料为标准聚四氟乙烯填料。
四、电动执行器参数
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座通径mm |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数kv |
直线型 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百
分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
|
|
公称压力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直线 |
直线，等百分比，快开 |
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
|
法兰尺寸 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货 |
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
阀体型式 |
直通单座铸造球型阀 |
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
|
电动 |
HL |
HL-04 |
HL08 |
HL10 |
HL-12 |
HL-20 |
HL-25 |
|
防爆 |
HL-04+EX | |
